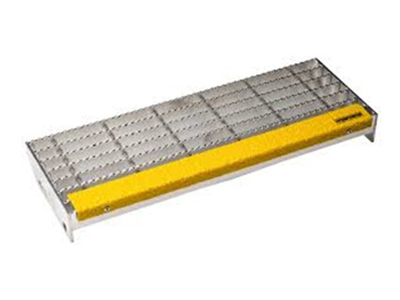

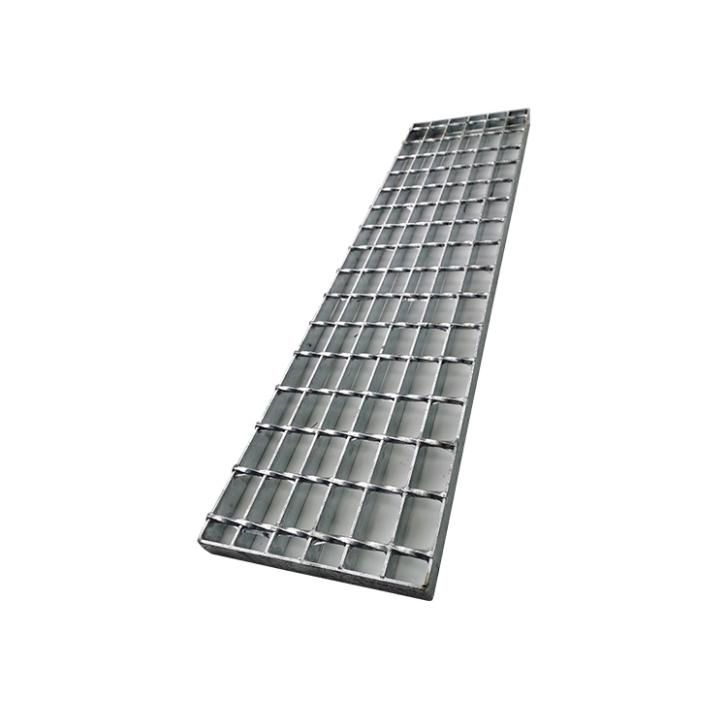

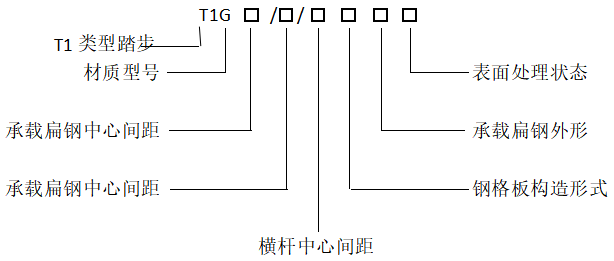

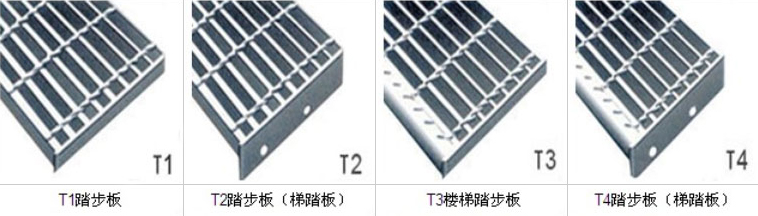

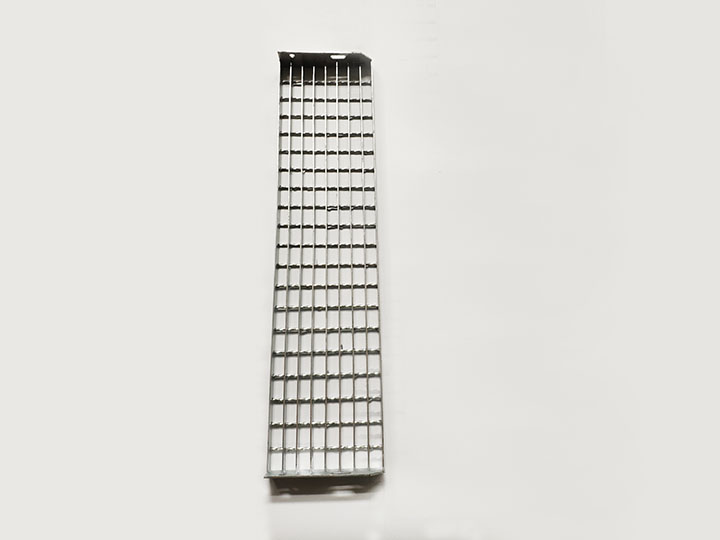

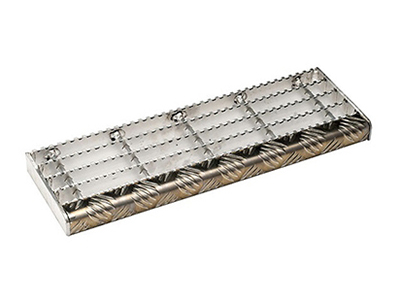

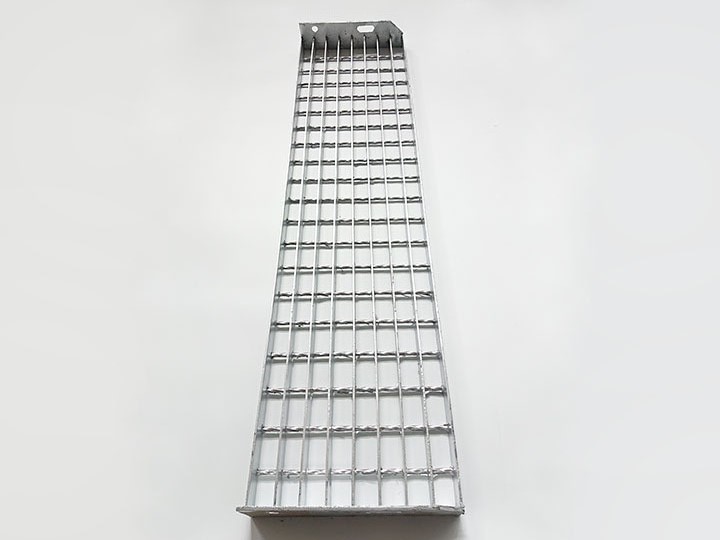

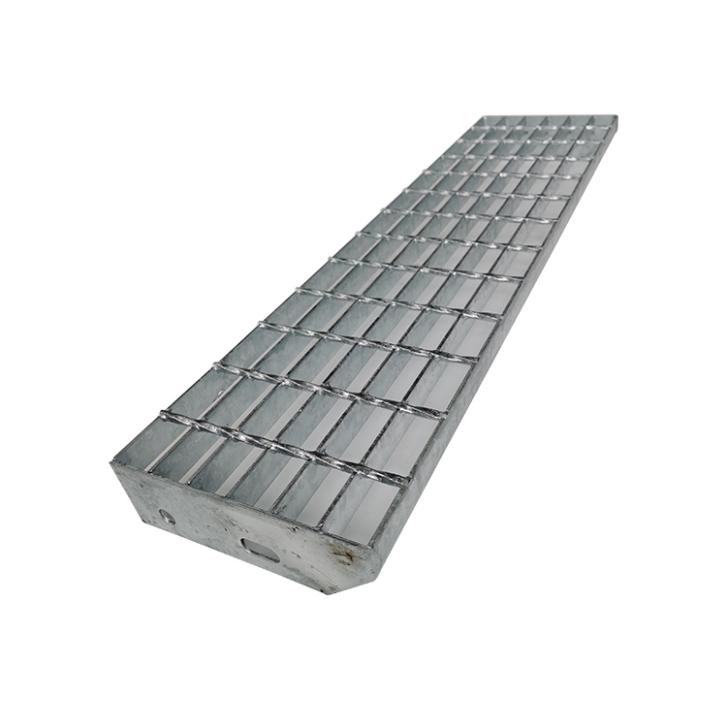

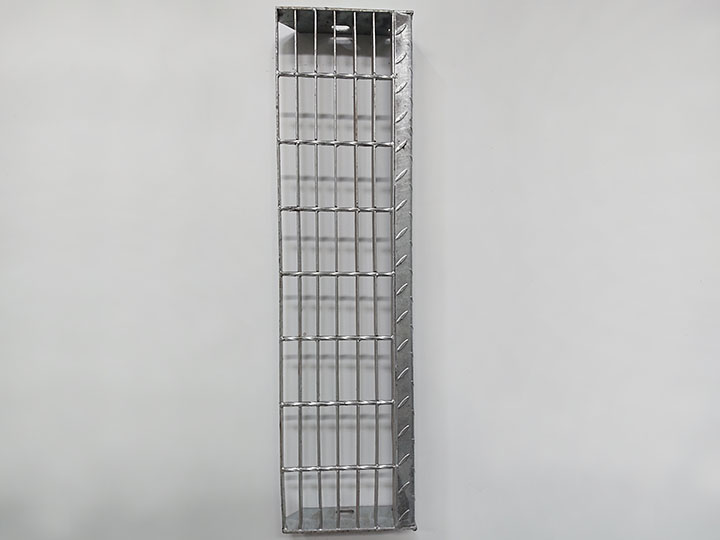

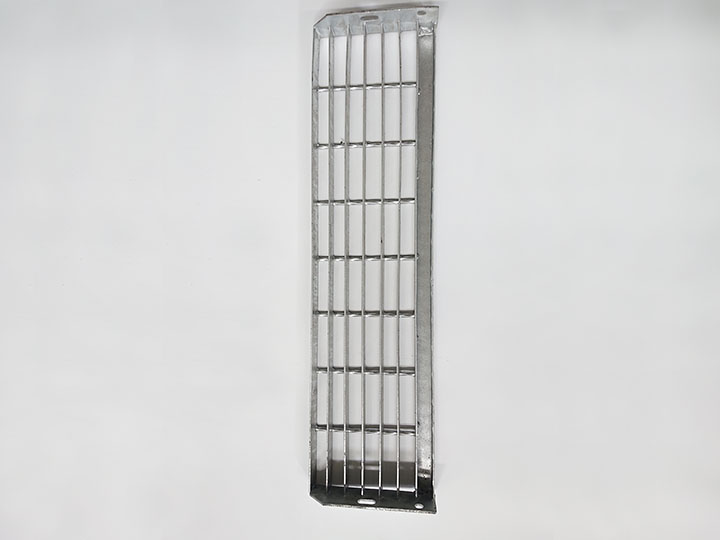

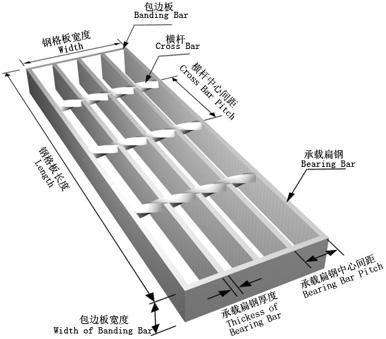

3、踏步闆補充說明圖



       材質類型：G爲碳鋼
                         BG爲不鏽鋼
       橫杆間距：100mm（中心間距）
                         50mm（中心間距）
       橫杆尺寸：常用6×6扭絞方鋼
                         小規格鋼格闆采用5×5扭絞方鋼
                         不鏽鋼常用φ5mm圓鋼
       扁鋼尺寸：常用20×3mm至75×6mm等多種規格
       扁鋼間距：系列1 30mm（中心間距）
                         系列2 40mm（中心間距）
                         系列3 60mm（中心間距）
       扁鋼類型：P爲普通平面型（可略寫）
                         S爲加強防滑的齒型
       表面處理：G爲熱浸鋅
                         U爲表面不處理（可略寫）
       舉例：T1G253/30/100PG以上規格是采用25×3普通平面型扁鋼，扁鋼間距爲30mm，橫杆間距爲100的熱鍍鋅T1`踏步闆。

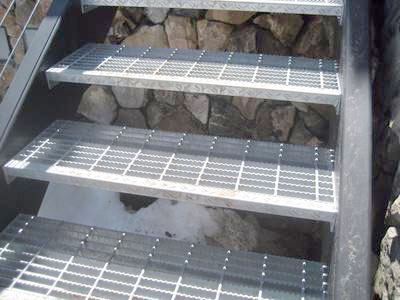

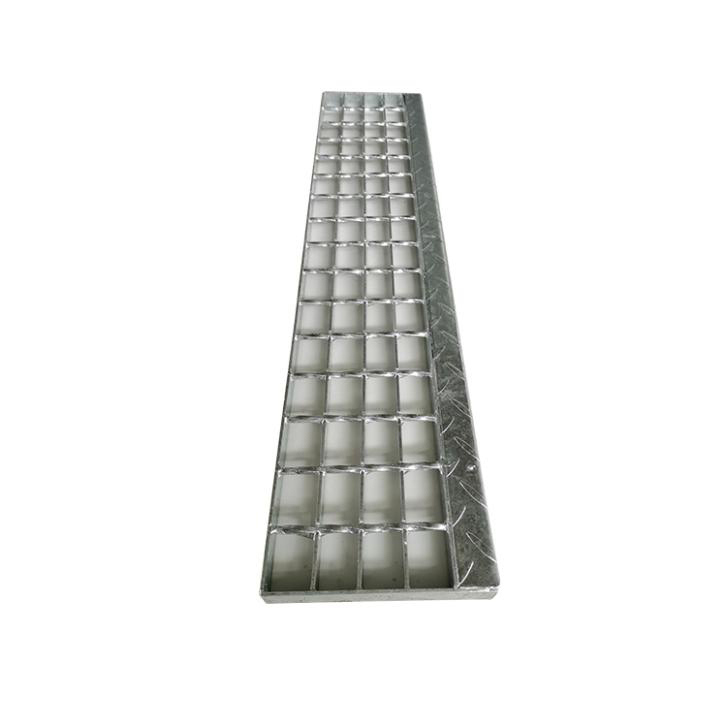

6、踏步闆常規尺寸及說明

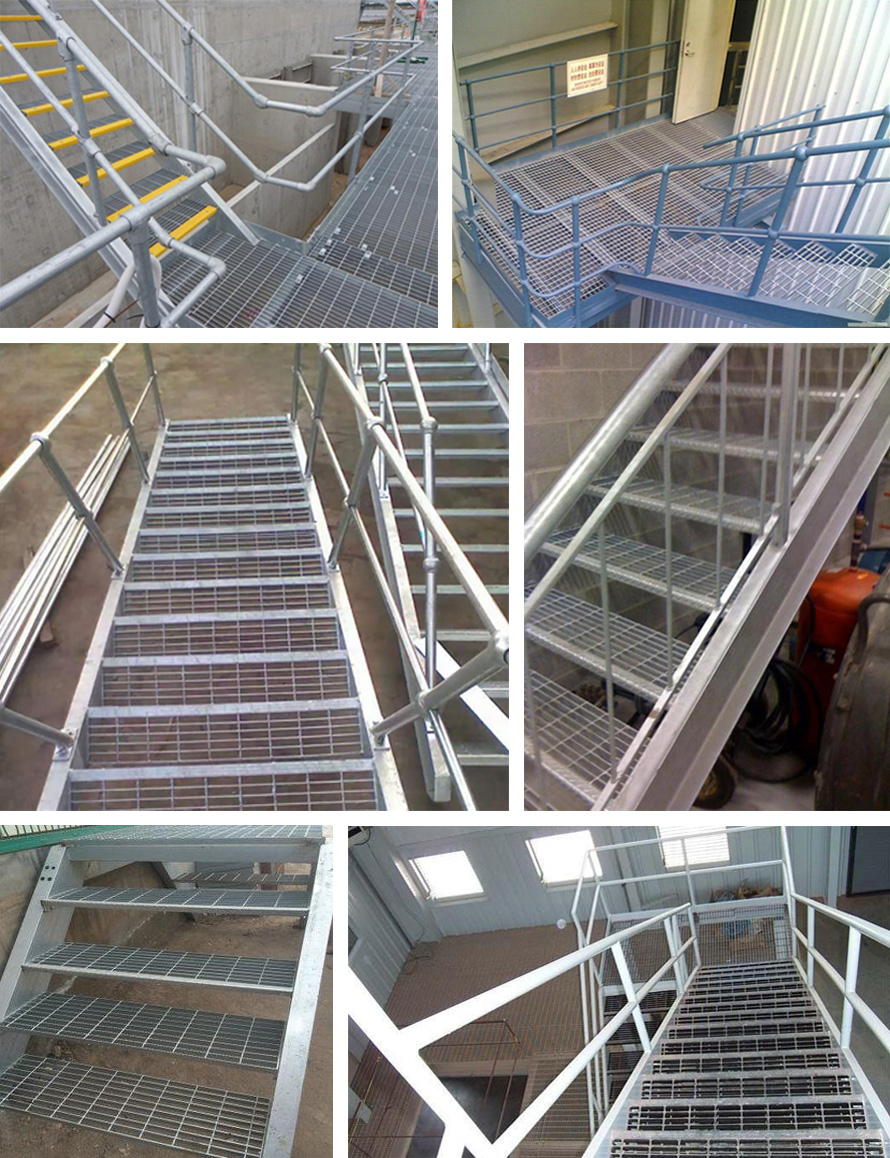

       （1）常用樓梯寬度爲700mm，800mm，900mm；寬度爲600mm，寬度不宜大于1200mm。
       （2）對于單人通過的樓梯，其兩斜梁或護欄之間的寬度應不小于600mm。
       （3）當樓梯頻繁地承受幾個人同時交叉通過或用作人員的撤離路線時，梯寬應增加到1200mm。
       （4）踏步闆采用鋼格闆制作，鋼格闆型号可根據附錄E來選用。
       （5）樓梯踏步的突沿處應能承受1.5KN的荷載，當寬度不大于1200mm，該荷載作用在100mm×100mm面積上；當寬度大于1200mm，在每對稱的600mm處加荷載1.5KN，樓梯踏步闆的撓度應不超過跨距的1/500。

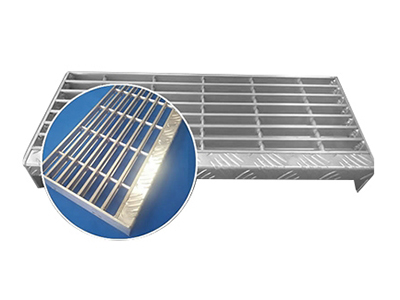

       （6）樓梯踏闆和梯段平台應具有良好的防滑性能。
       （7）相鄰的上下兩塊樓梯踏步闆的垂直投影的塔接部分應不小于10mm。

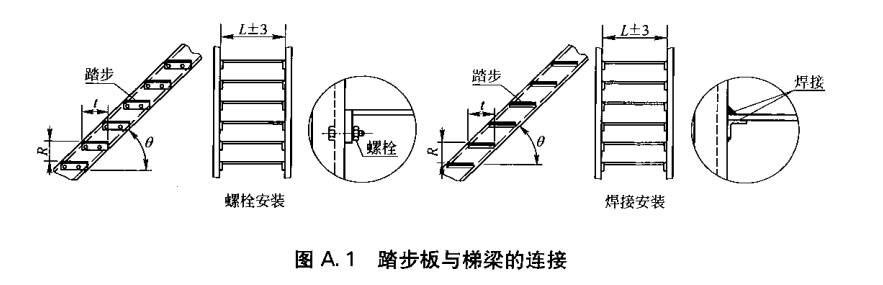

       （8）踏步闆與樓梯的鏈接采用焊接或螺栓固定，見圖A.1。采用螺栓固定時，螺栓規格不得小于M10。

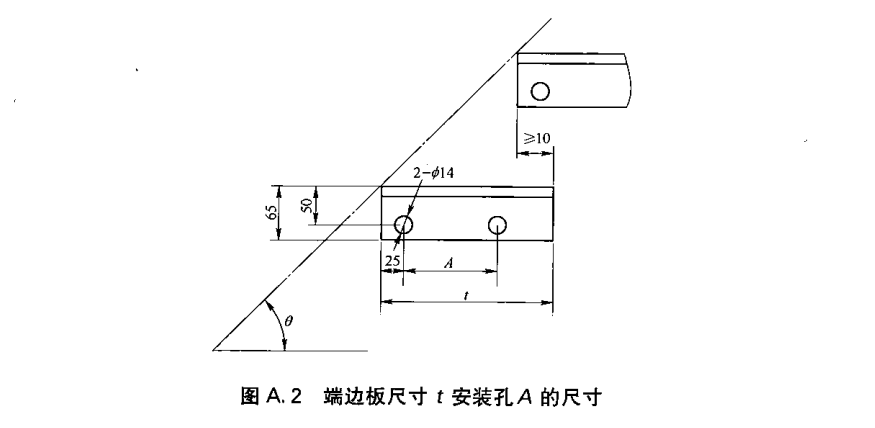

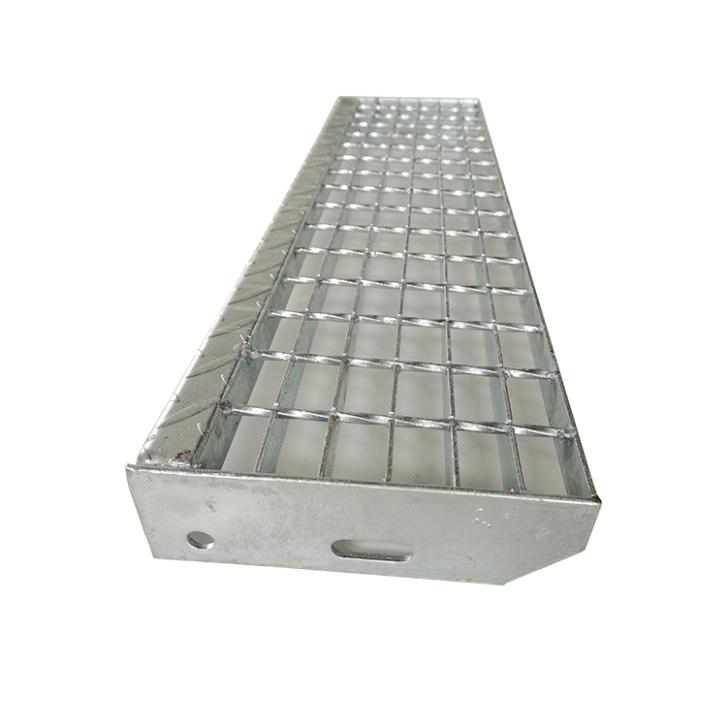

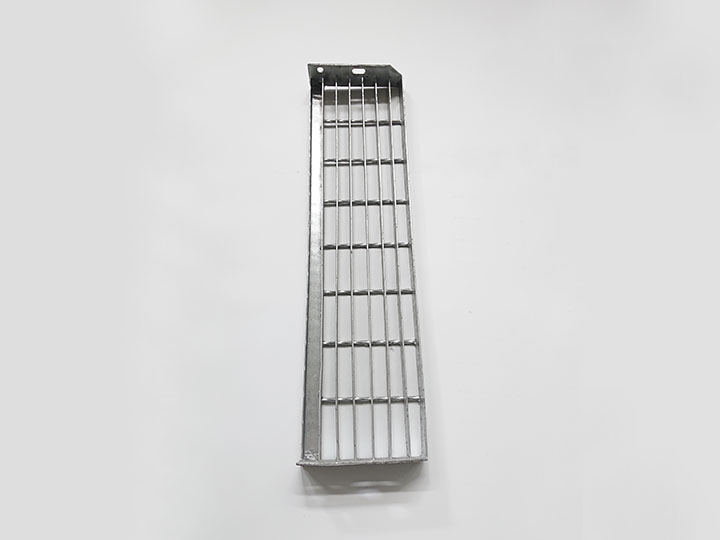

       （9）踏步闆采用螺栓連接的端邊闆尺寸t安裝孔A尺寸見圖A.2及表A.1。
       注：安裝孔也可選用25×14的長圓孔，以便安裝。
